Краткое введение
Датчик силы растяжения в конструкции типа S- представляет собой прецизионный датчик силы, способный точно измерять силы растяжения как в промышленных, так и в лабораторных условиях. Его компактная S-образная форма позволяет выдерживать двунаправленную нагрузку, сохраняя при этом высокую чувствительность и надежность.
Особенность
1. Тензодатчик растяжения обычно изготавливается из прочной легированной стали, чтобы выдерживать большие нагрузки и противостоять деформации с течением времени.
2. Имеет клейкую герметизацию (клеевое уплотнение) для защиты внутренних тензоэлементов от влаги, пыли и агрессивных веществ.
3. Тензодатчик растяжения работает по принципу высокоточного сопротивления деформации, при котором механическое удлинение или сжатие изменяет электрическое сопротивление для создания измеримого выходного сигнала.
Основная спецификация
| Диапазон нагрузки | 50 кг, 100 кг, 200 кг, 300 кг, 500 кг, 1000 кг, 2000 кг, 3000 кг, 5000 кг. |
| Номинальная мощность (мВ/В) | 2,0 ± 0,005 мВ/В |
| Комплексная ошибка | 0,02% полной шкалы |
| Входное/выходное сопротивление (Ом) | 81±4/350±1 |
| Спецификация длины провода | Φ6 * 5 м или по индивидуальному заказу |
| Способ подключения | Зеленый --------- Возбуждение+ Черный--------Возбуждение- Белый ---------Сигнал+ Красный ---------Сигнал- Желтый--------Чувство+ Синий-------- Чувство-- Щит -------- желтый (длинный) |
Приложение
Тензодатчик растяжения обычно используется на заводах по производству цемента, подвесных подъемных системах, крановых весах, устройствах для контроля натяжения кабелей и машинах для испытания материалов, обеспечивая точный контроль силы в сложных условиях.
Подробная спецификация модели ZH-ST5
|
Емкость |
50,100, 200, 300, 500,1000, 2000, 3000, 5000кг |
Материал |
Легированная сталь |
|
Номинальная мощность (мВ/В) |
2.0 ± 0.005 |
Не-нелинейность |
±0,02% полной шкалы |
|
Гистерезис |
±0,02% полной шкалы |
Повторяемость |
±0,01% полной шкалы |
|
Ползучесть (30 минут) |
±0,02% полной шкалы |
Нулевой баланс |
±1,00% полной шкалы |
|
Влияние температуры на ноль |
±0,02% полной шкалы/10 градусов |
Влияние температуры на выход |
±0,02% полной шкалы/10 градусов |
|
Входное сопротивление (Ом) |
381±4 |
Выходное сопротивление (Ом) |
350±1 |
|
Сопротивление изоляции |
Больше или равно 5000 МОм |
Напряжение возбуждения |
5 В-15 В (постоянный ток) |
|
Компенсированный температурный диапазон |
-10~+50 градусов |
Диапазон рабочих температур |
-20~+70 градусов |
|
Безопасная перегрузка |
150% полной шкалы |
Разрывная нагрузка |
300% полной шкалы |
|
Кабель |
Φ6 X 5 M Или по индивидуальному заказу |
Цветовой код кабеля |
Ввод:зеленый+черный- Выход: белый + красный - Смысл: желтый+синий- Щит: желтый (длинный) Или по индивидуальному заказу |

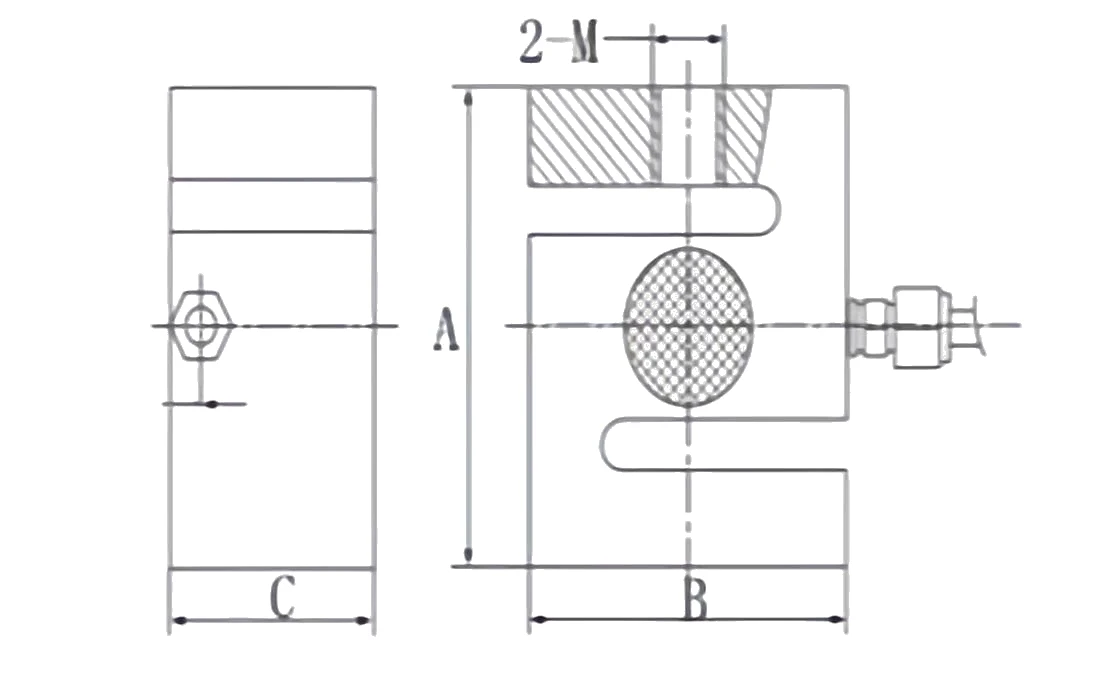

Контурная схема
Таблица конкретных размеров
|
Номинальная нагрузка(кг) |
A |
B |
C |
M |
|
50/100/200 |
77 |
50.8 |
18.5 |
M10×1 |
|
300 |
77 |
50.8 |
24.4 |
M10×1 |
|
500 |
77 |
50.8 |
24.4 |
M12×1 |
|
1000 |
77 |
50.8 |
36 |
M12×1 |
|
2000 |
86 |
70 |
45 |
M16×1.5 |
|
3000 |
100 |
80 |
50 |
M18×1.5 |
|
5000 |
130 |
92 |
58 |
M20×2 |
