Датчик нагрузки на растяжение

Датчик силы растяжения в конструкции типа S- специально оптимизирован для измерения растягивающих усилий с высокой линейностью и минимальным отклонением. Его уникальная геометрия позволяет сохранять структурную целостность и точность измерений даже при динамических или нестабильных растягивающих нагрузках.

Краткое введение

Особенность

1. Датчик силы растяжения изготовлен из высококачественной легированной стали-, что позволяет выдерживать повторяющиеся циклы напряжений и противостоять деформации с течением времени.

2. Тензодатчик растяжения включает в себя прецизионные тензодатчики, расположенные в полной конфигурации моста Уитстона для повышения чувствительности и температурной компенсации.

3.Использует прочную эпоксидную герметизацию в сочетании с клеевыми соединениями для защиты внутренней электроники от влажности, вибрации и загрязнения твердыми частицами.

Основная спецификация

Диапазон нагрузки	30t
Номинальная мощность (мВ/В)	2,0 ± 0,005 мВ/В
Комплексная ошибка	0,02% полной шкалы
Входное/выходное сопротивление (Ом)	385±10/350±5
Спецификация длины провода	Φ6 *9 м или по индивидуальному заказу
Способ подключения	Красный --------Возбуждение+ Черный--------Возбуждение- Зеленый ----- Сигнал+ Белый -------Сигнал-

Приложение

Тензодатчик растяжения широко используется в подвесных подъемных устройствах, системах контроля натяжения кабеля, машинах для испытания материалов, промышленных подъемниках и индикаторах подвешенной нагрузки, где надежное измерение растягивающего усилия имеет решающее значение.

Подробная спецификация модели ZH-ST4

Емкость	30t	Материал	Легированная сталь
Номинальная мощность (мВ/В)	2.0 ± 0.005	Не-нелинейность	±0,02% полной шкалы
Гистерезис	±0,02% полной шкалы	Повторяемость	±0,01% полной шкалы
Ползучесть (30 минут)	±0,02% полной шкалы	Нулевой баланс	±1,00% полной шкалы
Влияние температуры на ноль	±0,02% полной шкалы/10 градусов	Влияние температуры на выход	±0,02% полной шкалы/10 градусов
Входное сопротивление (Ом)	385±10	Выходное сопротивление (Ом)	350±5
Сопротивление изоляции	Больше или равно 5000 МОм	Напряжение возбуждения	5 В-10 В (постоянный ток)
Компенсированный температурный диапазон	-10~+50 градусов	Диапазон рабочих температур	-20~+60 градусов
Безопасная перегрузка	120% полной шкалы	Разрывная нагрузка	150% полной шкалы
Кабель	Φ6 X9 M Или по индивидуальному заказу	Цветовой код кабеля	Ввод: красный+черный- Выход: зеленый+белый-

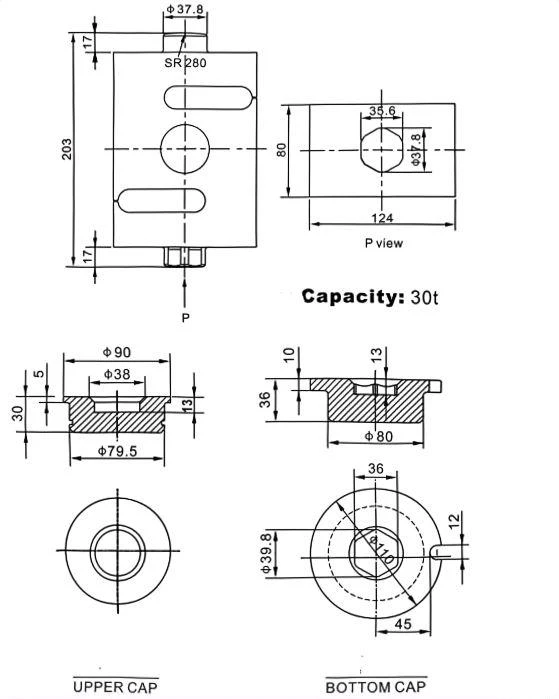

Контурная схема

product-559-699
