Краткое введение

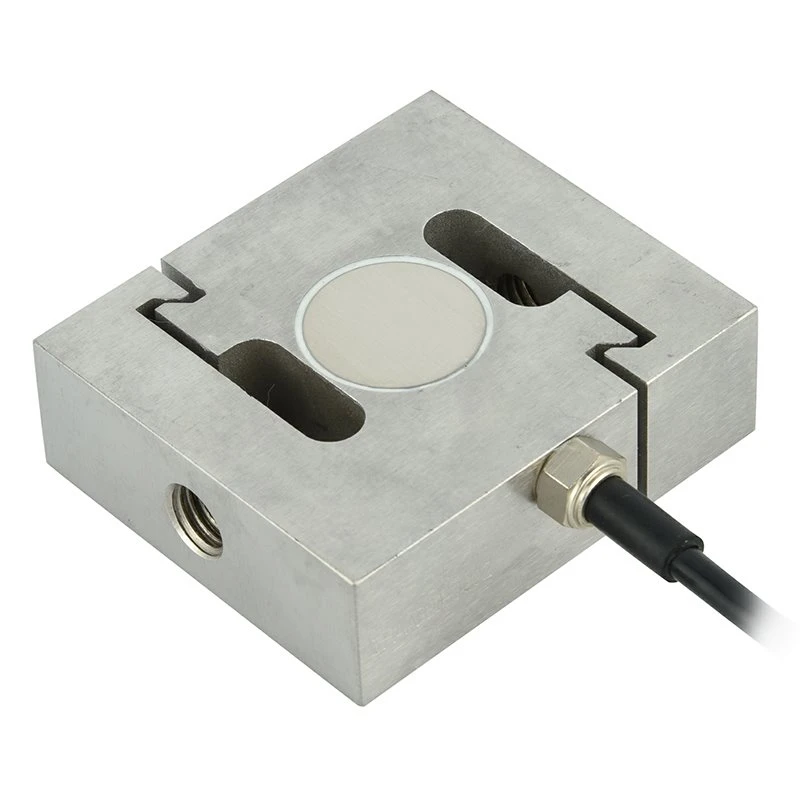

Тензодатчик S — это тип датчика нагрузки с S-образной структурой-, предназначенный для точного измерения силы и веса в различных промышленных приложениях. Он работает путем преобразования приложенной механической силы в электрический сигнал с помощью встроенных-тензодатчиков.
Особенность
1. Тензодатчик S изготовлен из высококачественной-легированной стали или нержавеющей стали, что обеспечивает прочность, стабильность и устойчивость к факторам окружающей среды.
2. Доступны либо с клеевым уплотнением (герметизация), либо со сварным уплотнением для предотвращения проникновения влаги, пыли и химикатов.
3. Тензодатчик S основан на технологии тензодатчиков, при которой деформация под нагрузкой изменяет электрическое сопротивление, обеспечивая точные и повторяемые измерения.
Основная спецификация
| Диапазон нагрузки | 100кг~20т |
| Номинальная мощность (мВ/В) | 2,0 ± 0,005 мВ/В |
| Комплексная ошибка | 0,02% полной шкалы |
| Входное/выходное сопротивление (Ом) | 385±10/350±3 |
| Спецификация длины провода | Φ 5,4 *5 м или по индивидуальному заказу |
| Способ подключения | Красный --------Возбуждение+ Черный--------Возбуждение- Зеленый ----- Сигнал+ Белый -------Сигнал- |
Приложение
Тензодатчик S обычно используется в бункерных весах, платформенных весах, силосных системах взвешивания, крановых весах и машинах для испытаний на растяжение/сжатие, обеспечивая надежную работу как в статических, так и в динамических задачах взвешивания.
Подробная спецификация модели ZH-ST2
|
Емкость |
0.1~20t |
Материал |
Легированная сталь/нержавеющая сталь |
|
Номинальная мощность (мВ/В) |
2.0 ± 0.005 |
Не-нелинейность |
±0,02% полной шкалы |
|
Гистерезис |
±0,02% полной шкалы |
Повторяемость |
±0,01% полной шкалы |
|
Ползучесть (30 минут) |
±0,02% полной шкалы |
Нулевой баланс |
±1,00% полной шкалы |
|
Влияние температуры на ноль |
±0,02% полной шкалы/10 градусов |
Влияние температуры на выход |
±0,02% полной шкалы/10 градусов |
|
Входное сопротивление (Ом) |
385±10 |
Выходное сопротивление (Ом) |
350±3 |
|
Сопротивление изоляции |
Больше или равно 5000 МОм |
Напряжение возбуждения |
5 В-10 В (постоянный ток) |
|
Компенсированный температурный диапазон |
-10~+50 градусов |
Диапазон рабочих температур |
-20~+60 градусов |
|
Безопасная перегрузка |
120% полной шкалы |
Разрывная нагрузка |
150% полной шкалы |
|
Кабель |
Φ 5.4 X 5 M Или по индивидуальному заказу |
Цветовой код кабеля |
Ввод: красный+черный- Выход: зеленый+белый- |
Контурная схема
Таблица конкретных размеров
|
Номинальная нагрузка (т) |
L |
D |
H |
M |
|
0.1-0.75 |
80 |
70 |
19.1 |
M12×1.75 |
|
1-1.5 |
80 |
70 |
25.4 |
M12×1.75 |
|
2-5 |
108 |
92 |
25.4 |
M18×1.5 |
|
7.5 |
140 |
100 |
32 |
M24×2 |
|
10 |
178 |
130 |
51 |
M30×2 |
|
15-20 |
190 |
160 |
60 |
M39×2 |
