Краткое введение

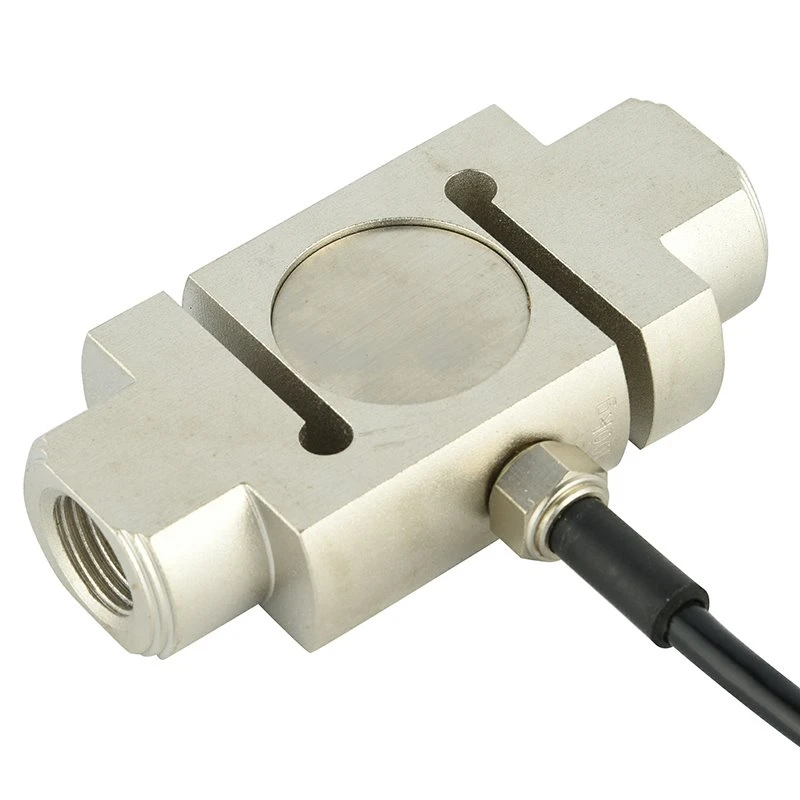

Тензодатчик S Beam — это устройство,-чувствительное к силе, с S-образной структурой-, оптимизированное для точного измерения сил растяжения и сжатия. Он работает по принципу тензодатчиков, которые обнаруживают деформацию, вызванную приложенной нагрузкой, и преобразуют ее в электрический выходной сигнал.
Особенность
1. Изготовлены из высокопрочной-легированной стали или нержавеющей стали, что обеспечивает долговечность и устойчивость к износу, коррозии и перепадам температур.
2. Герметизирован с помощью клеевой заливки (клеевой герметизации) для защиты внутренних компонентов от влаги, пыли и других загрязнений окружающей среды.
3. Тензодатчик S Beam использует технологию тензодатчика для точного измерения механической деформации, обеспечивая стабильные и повторяемые показания в различных диапазонах усилий.
Основная спецификация
| Диапазон нагрузки | 100 кг, 200 кг, 300 кг, 500 кг, 700 кг, 1000 кг. |
| Номинальная мощность (мВ/В) | 2,0 ± 0,005 мВ/В |
| Комплексная ошибка | 0,03% полной шкалы |
| Входное/выходное сопротивление (Ом) | 650±10/650±5 |
| Спецификация длины провода | Φ 5*3 м или по индивидуальному заказу |
| Способ подключения | Красный --------Возбуждение+ Черный--------Возбуждение- Зеленый ----- Сигнал+ Белый -------Сигнал- |
Приложение
Тензодатчик S-Beam широко используется в машинах горячего и холодного прессования, оборудовании для испытаний материалов, системах взвешивания бункеров и резервуаров, крановых весах и стендах для испытаний на растяжение/сжатие, где важно надежное измерение силы.
Подробная спецификация модели ZH-ST3
|
Емкость |
100 200 300 500 700 1000 кг |
Материал |
Легированная сталь/Нержавеющая сталь |
|
Номинальная мощность (мВ/В) |
2.0 ± 0.005 |
Не-нелинейность |
±0,03% полной шкалы |
|
Гистерезис |
±0,03% полной шкалы |
Повторяемость |
±0,01% полной шкалы |
|
Ползучесть (30 минут) |
±0,05% полной шкалы |
Нулевой баланс |
±1,00% полной шкалы |
|
Влияние температуры на ноль |
±0,05% полной шкалы/10 градусов |
Влияние температуры на выход |
±0,05% полной шкалы/10 градусов |
|
Входное сопротивление (Ом) |
650±10 |
Выходное сопротивление (Ом) |
650±5 |
|
Сопротивление изоляции |
Больше или равно 5000 МОм |
Напряжение возбуждения |
5 В-10 В (постоянный ток) |
|
Компенсированный температурный диапазон |
-10~+50 градусов |
Диапазон рабочих температур |
-20~+60 градусов |
|
Безопасная перегрузка |
120% полной шкалы |
Разрывная нагрузка |
150% полной шкалы |
|
Кабель |
Φ 5 X 3 M Или по индивидуальному заказу |
Цветовой код кабеля |
Ввод: красный+черный- Выход: зеленый+белый- |

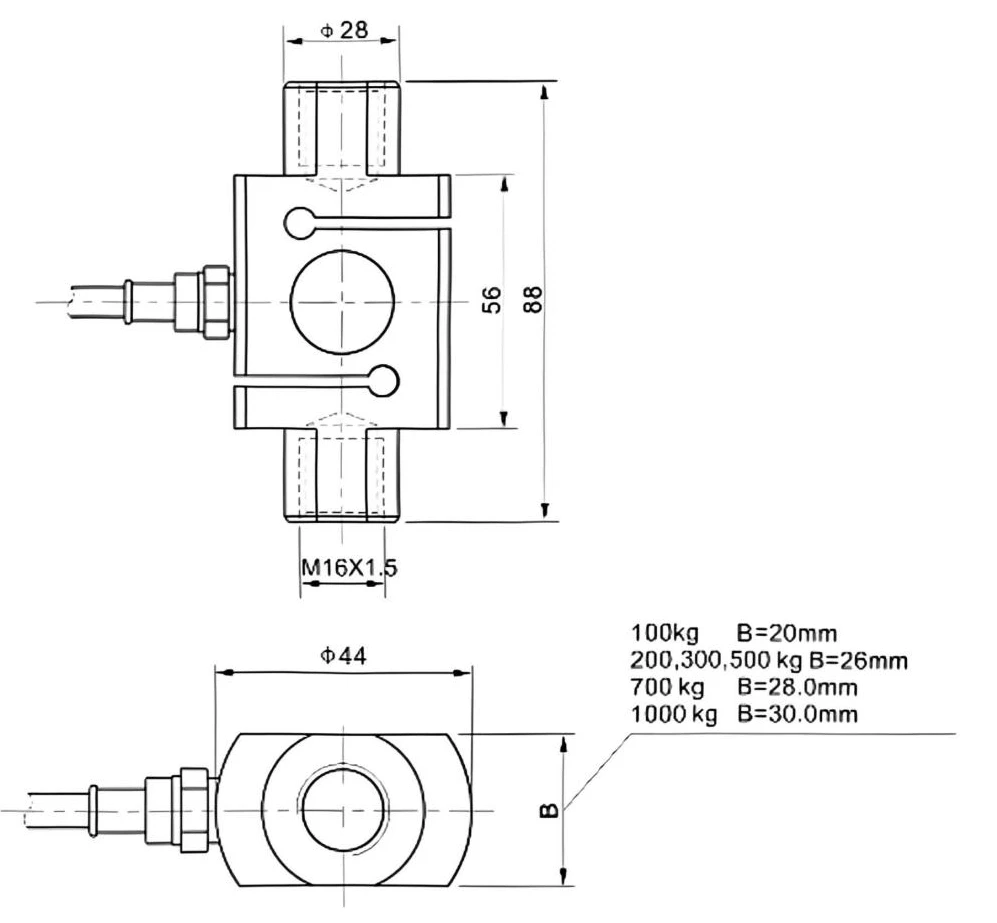

Контурная схема
