Краткое введение
Мини-тензодатчик — это компактный и легкий датчик веса, предназначенный для точного измерения силы в ограниченном пространстве.
Особенность
1. Мини-тензодатчик обладает высокой чувствительностью и точностью, несмотря на свой небольшой размер.
2. Прочная конструкция с корпусом из нержавеющей стали или алюминиевого сплава для обеспечения долговечности.
3. Мини-тензодатчик легко интегрируется в тесные механические конструкции благодаря минимальной занимаемой площади.
Основная спецификация
| Диапазон нагрузки | 50Н-50КН |
| Номинальная мощность (мВ/В) | 1,0±20% мВ/В |
| Комплексная ошибка | ±0,2% полной шкалы |
| Входное/выходное сопротивление (Ом) | 350±30 или 700±30/350±5 или 700±5 |
| Спецификация длины провода | Φ3X 3M Или по индивидуальному заказу |
| Способ подключения | Красный --------Возбуждение+ Черный--------Возбуждение- Зеленый ----- Сигнал+ Белый -------Сигнал- |
Приложение
Мини-тензодатчик используется на автоматизированных сборочных линиях для контроля веса компонентов во время роботизированных операций подбора-и-размещения, обеспечивая контроль качества без ущерба для скорости производства.
Подробная спецификация модели ZH-WC103
|
Емкость |
50Н-50КН |
Материал |
Нержавеющая сталь |
|
Номинальная мощность (мВ/В) |
1.0± 20% |
Не-нелинейность |
±0,5% полной шкалы |
|
Гистерезис |
±0,2% полной шкалы |
Повторяемость |
±0,2% полной шкалы |
|
Ползучесть(30 мин) |
±0,2% полной шкалы |
Нулевой баланс |
± 2,00% полной шкалы |
|
Влияние температуры на ноль |
±0,05% полной шкалы/10 градусов |
Влияние температуры на выход |
±0,05% полной шкалы/10 градусов |
|
Входное сопротивление (Ом) |
350± 30/700± 30 |
Выходное сопротивление (Ом) |
350±5/700±5 |
|
Сопротивление изоляции |
Больше или равно 5000 МОм |
Напряжение возбуждения |
5 В-15 В (постоянный ток) |
|
Компенсированный температурный диапазон |
- 10~+50 градус |
Диапазон рабочих температур |
-20~+60 градусов |
|
Допустимая перегрузка |
150% полной шкалы |
Разрывная нагрузка |
300% полной шкалы |
|
Кабель |
Φ3X 3M Или по индивидуальному заказу |
Цветовой код кабеля |
Ввод: красный+черный- Выход: зеленый+белый- |

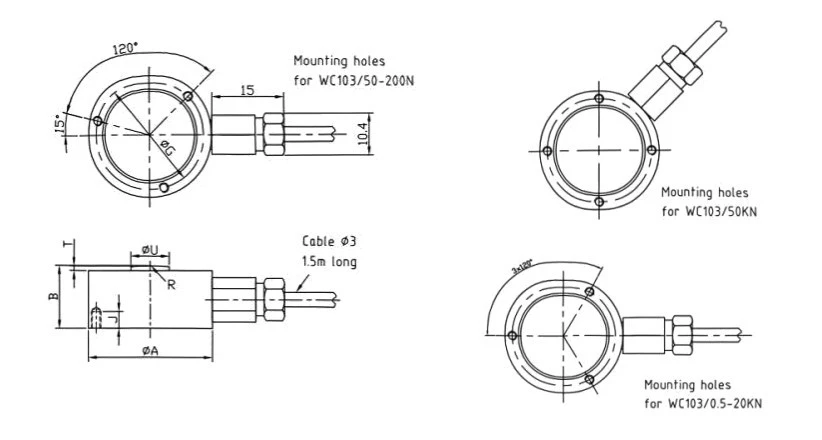

Контурная схема
Таблица конкретных размеров
|
Рейтинг нагрузка(Н/КН) |
φA |
B |
φG |
H |
J |
R |
T |
φU |
X |
|
50N-200N |
26 |
15 |
20.5 |
3×M3 |
6 |
20 |
2.5 |
5.5 |
10.5 |
|
500Н-20КН |
26 |
13 |
22.75 |
3×M2 |
3.5 |
40 |
1 |
8 |
10.5 |
|
50кН |
46 |
28 |
40 |
4×M4 |
6 |
80 |
8 |
16 |
10.5 |
