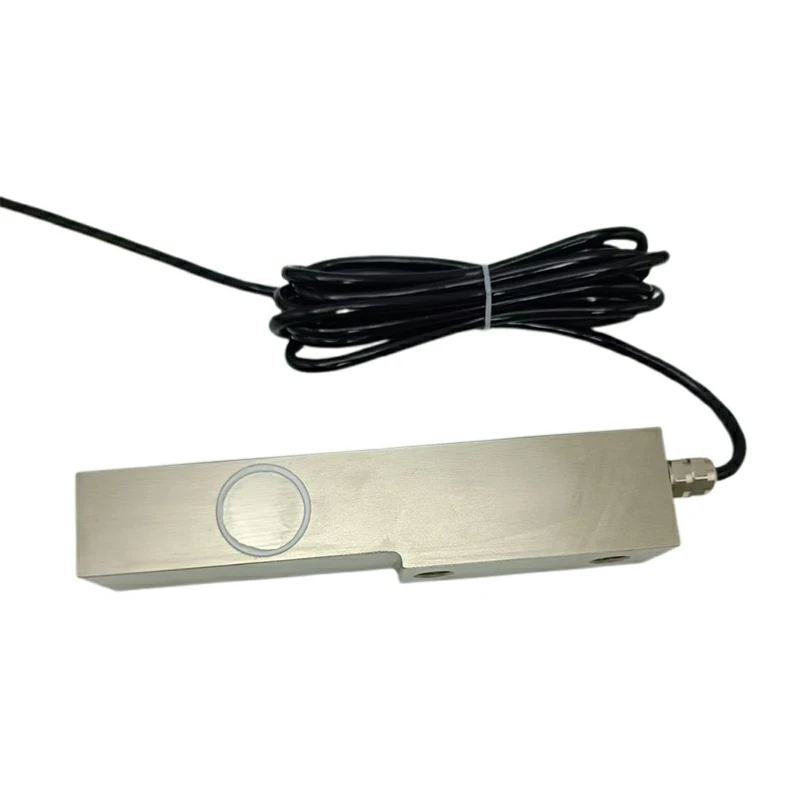

Краткое введение
Датчик веса (тензодатчик) работает за счет упругой деформации: консольная балка прогибается под нагрузкой, изменяя выходные данные тензодатчика. Результирующее изменение напряжения калибруется с учетом величины силы, что позволяет проводить точные измерения в приложениях статического и динамического взвешивания. Компактная,-простая в-установке конструкция делает его хорошо-подходящим для производственных линий и установок для лабораторных испытаний.
Особенность
1. Высокоточный-датчик взвешивания со стабильным выходным сигналом при различных нагрузках для надежных измерений.
2. Компактная конструкция датчика взвешивания позволяет интегрировать его в ограниченном пространстве без потери производительности.
3. Быстрое время отклика позволяет осуществлять мониторинг в реальном-времени как в статических, так и в динамических приложениях.
Основная спецификация
| Диапазон нагрузки |
300кг-3т |
| Номинальная мощность (мВ/В) | 2мВ/В |
| Комплексная ошибка | ±0,02% полной шкалы |
| Входное/выходное сопротивление (Ом) | 381±4/350±1 |
| Спецификация длины провода | φ5*3 м или по индивидуальному заказу |
| Способ подключения | Красный --------Возбуждение+ Черный--------Возбуждение- Зеленый ----- Сигнал+ Белый -------Сигнал- |
Приложение
Подробная спецификация модели ZH-SBS
|
Емкость |
0.3t,0.5t.1t,2t,3t |
Материал |
Легированная сталь |
|
Номинальная мощность (мВ/В) |
2.0±0.002 |
Не-нелинейность |
±0,02% полной шкалы |
|
Гистерезис |
±0,02% полной шкалы |
Повторяемость |
±0,01% полной шкалы |
|
Ползучесть (30 минут) |
±0,02% полной шкалы |
Нулевой баланс |
±1,00% полной шкалы |
|
Влияние температуры на ноль |
±0,02% полной шкалы/10 градусов |
Влияние температуры на выход |
±0,02% полной шкалы/10 градусов |
|
Входное сопротивление (Ом) |
381±4 |
Выходное сопротивление (Ом) |
350±1 |
|
Сопротивление изоляции |
Больше или равно 5000 МОм |
Напряжение возбуждения |
5 В-10 В (постоянный ток) |
|
Компенсированный температурный диапазон |
-10~+50 градусов |
Диапазон рабочих температур |
-20~+60 градусов |
|
Безопасная перегрузка |
150% полной шкалы |
Разрывная нагрузка |
300% полной шкалы |
|
Кабель |
Φ5.4 X 3M Или по индивидуальному заказу |
Цветовой код кабеля |
Ввод: красный+черный- Выход: зеленый+белый- |

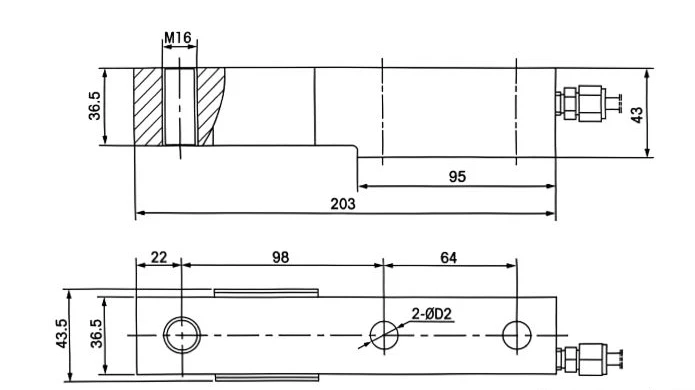

Контурная схема
Таблица конкретных размеров
|
Емкость(т) |
ΦD2 |
|
0.3t-2t |
13 |
|
3t |
15 |
