Краткое введение
Тензодатчик с консольной балкой — это тип датчика веса, предназначенный для измерения силы путем определения деформации на фиксированной-концевой балке. Он обычно интегрируется в систему взвешивания датчиков веса для точного измерения веса в промышленных и коммерческих приложениях. Эта система преобразует механическую силу в электрический сигнал, обеспечивая точные и надежные показания массы.
Особенность
1. Изготовлен из высокопрочной-легированной стали, что обеспечивает долговечность и устойчивость к коррозии в суровых условиях.
2. Имеет степень защиты IP67, защищающую внутренние компоненты от пыли и воды для стабильной работы.
3. Компактный дизайн с высокой чувствительностью делает его идеальным для интеграции в компактные системы взвешивания с тензодатчиками, где пространство и точность имеют решающее значение.
Основная спецификация
| Диапазон нагрузки | 500-3000 кг |
| Номинальная мощность (мВ/В) | 2мВ/В |
| Комплексная ошибка | ±0,02% полной шкалы |
| Входное/выходное сопротивление (Ом) | 381±4/350±1 |
| Спецификация длины провода | φ5,2*3 м или по индивидуальному заказу |
| Способ подключения | Зеленый --------Возбуждение+ Черный--------Возбуждение- Белый ----- Сигнал+ Красный -------Сигнал- |
Приложение

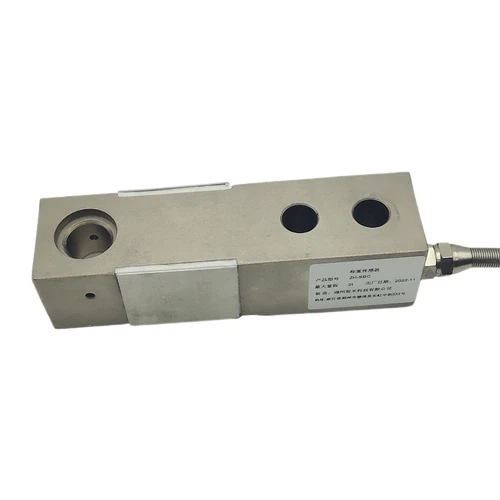

Подробная спецификация модели ZH-SBC
|
Емкость |
500 кг, 1000 кг, 2000 кг, 3000 кг |
Материал |
Легированная сталь |
|
Номинальная мощность (мВ/В) |
2.0±0.002 |
Не-нелинейность |
±0,02% полной шкалы |
|
Гистерезис |
±0,02% полной шкалы |
Повторяемость |
±0,01% полной шкалы |
|
Ползучесть (30 минут) |
±0,02% полной шкалы |
Нулевой баланс |
±1,00% полной шкалы |
|
Влияние температуры на ноль |
±0,02% полной шкалы/10 градусов |
Влияние температуры на выход |
±0,02% полной шкалы/10 градусов |
|
Входное сопротивление (Ом) |
381±4 |
Выходное сопротивление (Ом) |
350±1 |
|
Сопротивление изоляции |
Больше или равно 5000 МОм |
Напряжение возбуждения |
5 В-10 В (постоянный ток) |
|
Компенсированный температурный диапазон |
-10~+50 градусов |
Диапазон рабочих температур |
-20~+60 градусов |
|
Безопасная перегрузка |
150% полной шкалы |
Разрывная нагрузка |
300% полной шкалы |
|
Кабель |
Φ5.2 X 3M Или по индивидуальному заказу |
Цветовой код кабеля |
Ввод: зеленый+черный- Выход: белый+красный - |
Контурная схема
Таблица конкретных размеров
