Краткое введение

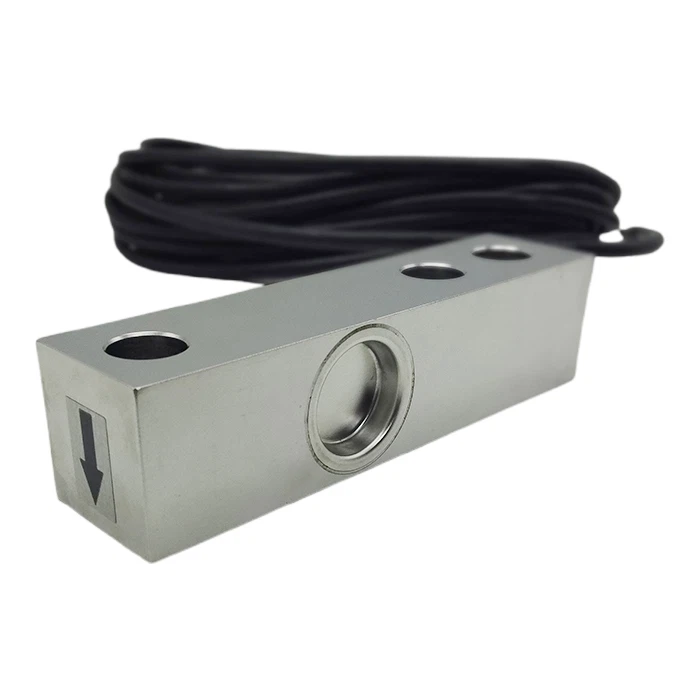

Тензодатчик со сдвиговой балкой — это прецизионный датчик, предназначенный для измерения силы путем преобразования механической деформации в электрический сигнал, обычно используемый в системах взвешивания; Эта конкретная модель оснащена тензодатчиком на 500 кг, изготовленным из нержавеющей стали, обеспечивающим долговечность и устойчивость к коррозии в промышленных условиях.
Особенность
1. Разработан для суровых промышленных условий, имеет степень защиты IP68 от проникновения пыли и влаги, идеально подходит для использования с тензодатчиком весом 500 кг.
2. Изготовлен из нержавеющей стали, обеспечивающей отличную коррозионную стойкость и длительный-долговечный срок службы, что обеспечивает надежную работу тензодатчика массой 500 кг.
3. Полностью сварная и герметичная конструкция предотвращает попадание загрязнений во внутреннюю зону тензодатчика.
Основная спецификация
| Диапазон нагрузки | 50 кг-10000 кг |
| Номинальная мощность (мВ/В) | 2,0 мВ/В или 3,0 мВ/В |
| Комплексная ошибка | ±0,02% полной шкалы |
| Входное/выходное сопротивление (Ом) | 385±10/350±5 |
| Спецификация длины провода | φ5,2*5 м или по индивидуальному заказу |
| Способ подключения |
Красный --------Возбуждение+ Черный--------Возбуждение- |
Приложение
Подробная спецификация модели ZH-SB1SH
|
Емкость |
0.05-10t |
Материал |
нержавеющая сталь |
|
Номинальная мощность (мВ/В) |
2.0±0.005 3.0±0.005 |
Не-нелинейность |
±0,02% полной шкалы |
|
Гистерезис |
±0,02% полной шкалы |
Повторяемость |
±0,01% полной шкалы |
|
Ползучесть (30 минут) |
±0,02% полной шкалы |
Нулевой баланс |
±1,00% полной шкалы |
|
Влияние температуры на ноль |
±0,02% полной шкалы/10 градусов |
Влияние температуры на выход |
±0,02% полной шкалы/10 градусов |
|
Входное сопротивление (Ом) |
385±10 |
Выходное сопротивление (Ом) |
350±5 |
|
Сопротивление изоляции |
Больше или равно 5000 МОм |
Напряжение возбуждения |
5 В-10 В (постоянный ток) |
|
Компенсированный температурный диапазон |
-10~+50 градусов |
Диапазон рабочих температур |
-20~+60 градусов |
|
Безопасная перегрузка |
120% полной шкалы |
Разрывная нагрузка |
150% полной шкалы |
|
Кабель |
Φ5.2 X 5M Или по индивидуальному заказу |
Цветовой код кабеля |
Ввод: красный+черный- Выход: зеленый+белый- |
Контурная схема
Таблица конкретных размеров
|
Рейтинг нагрузка (t) |
L |
L1 |
L2 |
L3 |
H |
H1 |
B |
D1 |
D2 |
D3 |
|
0.05-2 |
130 |
15.7 |
25.4 |
76.2 |
32 |
16 |
32 |
ø13.5 |
ø13.5 |
M12X1.75 |
|
2.5-5 |
171.5 |
19.1 |
38.1 |
95.3 |
38 |
19 |
38 |
ø20 |
ø20 |
M18X1.5 |
|
7.5-10 |
222.5 |
25.4 |
50.8 |
123.8 |
51 |
25.5 |
51 |
ø27 |
ø27 |
M24X2 |
