Краткое введение

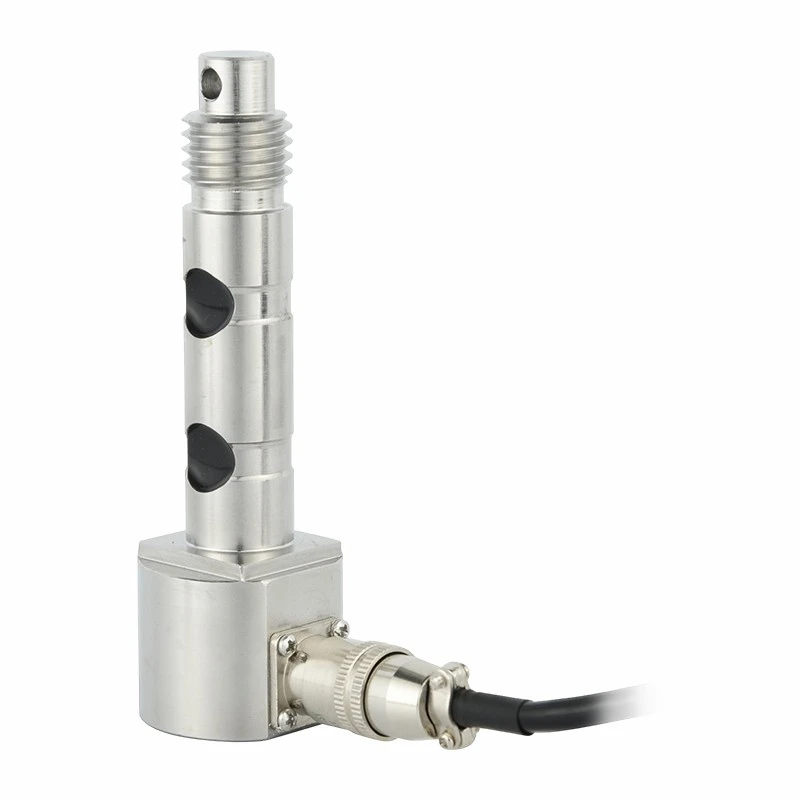

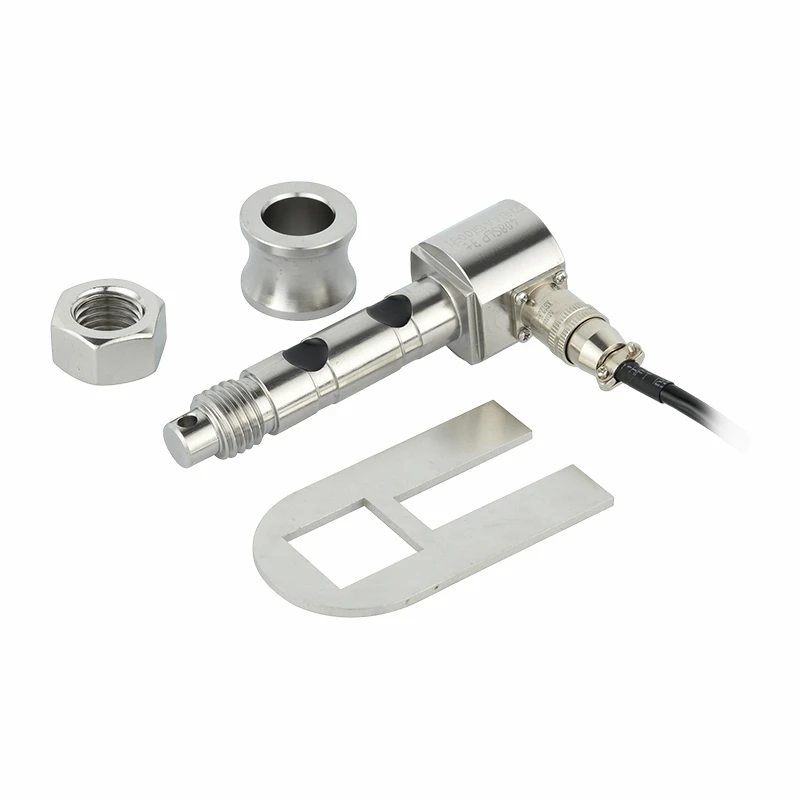

Штырь тензодатчика объединяет прецизионный чувствительный элемент на основе-тензодатчика- непосредственно в высокопрочную-штыревую конструкцию, что позволяет ему измерять силу вдоль своей оси, одновременно выступая в качестве функционального компонента в таких соединениях, как петли, скобы или шарниры. Эта конструкция двойного-целевого назначения упрощает установку и обеспечивает-сбор данных о нагрузке в механических системах в режиме реального времени.
Особенность
1. Конструкция из нержавеющей стали. Штифт тензодатчика, изготовленный из высококачественной нержавеющей стали, обеспечивает отличную коррозионную стойкость, высокую прочность на разрыв и надежность в агрессивных средах, таких как морские платформы и химические заводы.
2. Метод герметизации эпоксидной заливкой. Внутренние тензорезисторы герметизируются с использованием надежной технологии заливки эпоксидной смолой, защищающей их от влаги, вибрации и механических ударов, сохраняя при этом стабильность сигнала с течением времени.
3.Принцип работы. Основанный на технологии тензометрических датчиков из фольги, штифт тензодатчика обнаруживает мельчайшие деформации, вызванные приложенной силой, преобразуя их в пропорциональные электрические сигналы для точных и повторяемых измерений.
Основная спецификация
| Диапазон нагрузки | 3t, 5t,12t, 25t, 55t |
| Номинальная мощность (мВ/В) | 1,4±0,10 мВ/В |
| Комплексная ошибка | ±0,025% полной шкалы |
| Входное/выходное сопротивление (Ом) | 800±50/700±10 Или по индивидуальному заказу |
| Спецификация длины провода | настроенный по запросу |
| Способ подключения | Красный --------Возбуждение+ Черный--------Возбуждение- Зеленый ----- Сигнал+ Белый -------Сигнал- |
Приложение
Штифт датчика веса используется в системах управления процессами контейнерных кранов для обеспечения непрерывной обратной связи по нагрузке во время подъемных операций, обеспечения безопасных пределов рабочей нагрузки и оптимизации эффективности обработки грузов.
Подробная спецификация модели ZH-LPT408
|
Емкость |
3,5,12,25,55t |
Материал |
нержавеющая сталь |
|
Номинальная мощность (мВ/В) |
1.4±0.10 |
Не-нелинейность |
±1% полной шкалы |
|
Гистерезис |
±0,025% полной шкалы |
Повторяемость |
±0,025% полной шкалы |
|
Ползучесть (30 минут) |
±0,023% полной шкалы |
Нулевой баланс |
±1% полной шкалы |
|
Влияние температуры на ноль |
±0,025% полной шкалы/10 градусов |
Влияние температуры на выход |
±0,020% полной шкалы/10 градусов |
|
Входное сопротивление (Ом) |
800±50 Или по индивидуальному заказу |
Выходное сопротивление (Ом) |
700±10 Или по индивидуальному заказу |
|
Сопротивление изоляции |
Больше или равно 5000 МОм |
Напряжение возбуждения |
5 В-10 В (постоянный ток) |
|
Компенсированный температурный диапазон |
-10~+50 градусов |
Диапазон рабочих температур |
-20~+60 градусов |
|
Безопасная перегрузка |
120% полной шкалы |
Разрывная нагрузка |
200% полной шкалы |
|
Кабель |
Или по индивидуальному заказу |
Цветовой код кабеля |
Ввод: красный+черный- Выход: зеленый+белый- |
Контурная схема
Таблица конкретных размеров
|
Емкость |
A |
B |
C |
D |
E |
F |
G |
H |
1 |
J |
K |
L |
T |
|
3t |
10 |
16 |
59 |
19 |
13 |
32 |
5 |
16 |
27 |
25 |
26 |
115 |
3/4 дюйма, резьба на дюйм, UNC |
|
5t |
10.0 |
22.5 |
80 |
25.0 |
19.0 |
42.0 |
5 |
22.0 |
36.0 |
33 |
34 |
142.5 |
1*XB т/д UNC |
|
12 t |
15.0 |
31.5 |
115 |
35.0 |
25.0 |
52.0 |
8.5 |
32.0 |
51.0 |
41 |
42 |
191.5 |
1-3/8 градуса x 6 точек на дюйм UNC |
|
25t |
20.0 |
46.0 |
165 |
50.8 |
42.0 |
.63.0 |
11.0 |
46.0 |
73.0 |
54 |
55 |
266.0 |
2*x4,5 т/д UNC |
|
55t |
25.0 |
63.0 |
235 |
70.0 |
62.0 |
88.0 |
15.0 |
65.0 |
105.0 |
74 |
75 |
358.0 |
2-3/4 градуса x 4 зубца на дюйм UNC |
